Двухтрубная система отопления частного дома

Поддержание тепла дома в холодный период года осуществляется путем использования отопления. Чаще всего устраивается двухтрубная система отопления, которая имеет множество разновидностей.
Существующие разновидности:

открытая разводка;
закрытая система (с естественной и принудительной циркуляцией);
вертикальная и горизонтальная компоновка;
с нижней разводкой;
с верхней разводкой.

Открытая разводка

Устраивается в виде замкнутого контура, но к нему подключается открытый расширительный бак. Он предназначен для поддержания нужного уровня жидкости в трубах. Если уровень недостаточный, происходит ее закипание и котел ломается. Система работает только на воде. Поэтому нужно тщательно следить ее уровнем.

Закрытая система

Отличается от предыдущего варианта использованием закрытого расширительного бачка мембранного типа. Он не нуждается в постоянном контроле со стороны человека. Благодаря своей конструкции, происходит автоматическое поддержание давления, нужного для правильной работы.

Естественная циркуляция

Принцип работы очень простой. Котел нагревается жидкость, которая от воздействия повышенных температур расширяется. Нагретая вода вытесняется холодной до верхней точки системы. Там происходит остывание, за счет чего она направляется к батареям. Достоинством выступает простота и надежность конструкции.

Принудительная циркуляция

Дополнительным элементом системы является насос, который осуществляет принудительную циркуляцию жидкости. Он обеспечивает большую скорость движения воды, за счет чего происходит равномерный нагрев всех радиаторов. Достоинством сспособа выступает прокладка трубопровода без обязательного уклона.

Вертикальная и горизонтальная компоновка

Такая двухтрубная система отопления имеет свои достоинства. Вертикальная компоновка используется в одноэтажных постройках, имеющих большие площади помещений. Основная магистраль прокладывается горизонтально. Вертикальная компоновка подходит для зданий с несколькими этажами. Стояки имеют вертикальное положение.

Нижняя разводка труб

Весь трубопровод располагается вблизи пола, снизу радиаторов. Движение теплой жидкости происходит снизу-вверх. Пройдя через батарею, вода направляется обратно к котлу. Недостатком выступает постоянное завоздушивание.

Верхняя разводка труб

Трубы подачи монтируются в верхней части здания. Таким образом обеспечивается высокое давление системы, способствующие быстрому прогреву помещения. Обратка устанавливается в нижней части.

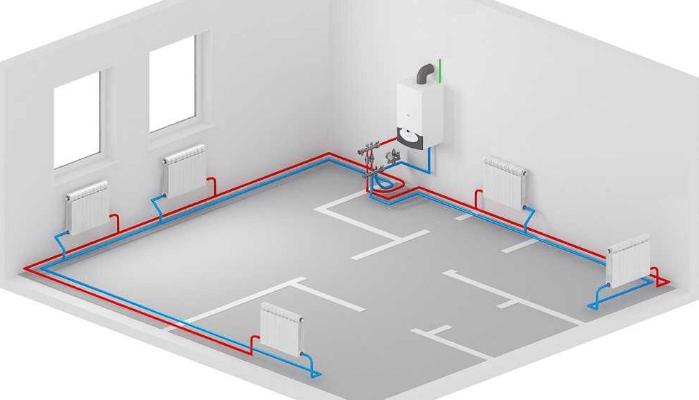

Двухтрубная система отопления
