Как сделать водяной теплый пол самостоятельно

17 October 2018 StroU.net

Создать теплый пол своими руками довольно сложно, поскольку необходимо учитывать специфику каждой его разновидности. Несмотря на это, чтобы не тратить лишние средства, можно обойтись без помощи профессионалов, а сделать все своими силами. Основная загвоздка – найти правильную инструкцию, которая позволит создать теплый пол водяной своими руками. Если следовать рекомендациям этой статьи, то удастся устроить действительно качественное отопление помещения.

Особенности

Необходимо понимать, что укладка теплого водяного пола больше всего подойдет для дач или собственных строений. Создать подобную систему в многоэтажке достаточно проблематично, ведь возникнут сложности с подключением к источнику теплой воды. Кроме этого, не всегда возникают ситуации, чтобы можно было создать такой тип отопления.
Теплый водяной пол имеет одно неоспоримое преимущество – он позволяет значительно экономить средства, которые идут на уплату отопления. Дополнительно, комната будет прогреваться равномерно, чего нельзя добиться при помощи стандартных радиаторов.
Перед тем, как приступать к работе, необходимо выбрать оптимальную разновидность труб. На рынке присутствуют разные типы. Если нет знаний в этом вопросе, лучше всего спросить у специалиста и определить подходящий трубопровод.

Как сделать теплый пол: устройство

Подобные конструкции изготавливаются при помощи разных подходов – настильные и бетонные. Помимо этого, настильная разновидность подразделяется на полистирольную и деревянную технологию.
Бетонирование подразумевает, что трубы и остальные элементы будут заливаться цементным раствором. Они имеют отличия от другого способа тем, что в процессе монтажа используются мокрые виды работ. Это негативное явление, поскольку вся процедура выполняется намного дольше.

Монтаж теплого водяного пола

Перед тем как приступать к устройству подобных конструкций, необходимо тщательно изучить инструкцию и узнать все тонкости работы.
В большинстве случаев выбирается самая оптимальная разновидность системы – бетонная. Она дает возможность скрывать трубопровод под стяжкой и не использовать дополнительный слой для разделения тепла.
Работы проводятся поэтапно:

разделение комнаты на зоны, при этом их размер не должен превышать 40 метров квадратных;
монтаж изолирующего слоя на необработанную поверхность;
раскладка арматурной сетки, трубопровода;
работы по опрессовке;
создание стяжки;
укладка чистового слоя.

Как сделать теплый пол своими руками: зонирование помещения

Комната разделяется на примерно одинаковые площади, размер которых зависит от ее площади. Одно подобное поле не должно превышать 40 кв. метров, при этом иметь соотношение сторон ориентировочно 1:2. Подобное правило обязательно выполняется, иначе бетонный слой под действием тепловой энергии может потрескаться.

Устройство водяного теплого пола: монтаж изоляционного слоя

Перед монтажом основных элементов необходимо хорошо очистить поверхность пола и покрыть материалом, который отличается хорошими теплоизоляционными характеристиками. Это позволяет избежать потерь тепловой энергии при отоплении помещения, поскольку она будет направляться только вовнутрь. Теплоизоляционный материал подбирается под конкретную ситуацию отдельно.
Чаще всего применяют пеноплекс или полистирол. Необходимо придерживаться стандартов и применять материал плотностью не больше 35 кг/м. кубический, толщиной от 3-15 см. Точные параметры выбираются исходя из теплопотерь помещения и будущего теплового режима.
Демпферная лента в обязательном порядке монтируется по всему периметру комнаты. Она применяется для того, чтобы компенсировать растягивающие усилия от бетонной стяжки. Когда теплоизоляционный слой уложен, поверх кладется полиэтиленовая пленка.

Укладка труб и армирующей сетки

Чтобы теплый пол водяной долго оставался в работоспособном состоянии, необходимо уложить сетку. Обычно она имеет размеры ячеек 150х150 мм. Можно создавать двойной слой арматуры. В этом случае вторая сетка ложится поверх труб.
Когда создано армирующее покрытие, приступают к монтажу трубопровода. Расстояние между ними может разниться – 5-30 см, исходя из конкретных условий. Соединение труб и сетки производится пластиковыми хомутами. Чтобы обезопасить пластиковую трубу в местах, где расположились компенсационные швы, на нее надевается гофротруба.

Создание контура можно осуществлять разными способами: спираль обычная или со смещением центра, змейка двойная или одинарная. Возле стен шаг уменьшается, чтобы теплый водяной пол своими руками не имел температурные перепады. Трубу, которая подает теплоту всей системе, нужно размещать вдоль стены, поскольку там увеличенные теплопотери.
Можно подсчитать сколько труб необходимо использовать на теплые полы водяные своими руками, если применялся шаг 200 мм. Выходит, что на 1 кв. м. затрачивается 5 метров трубопровода. Стоит понимать, что монтировать трубы длиной 100 м нецелесообразно, поскольку в их концах будут наблюдаться большие потери тепловой энергии.

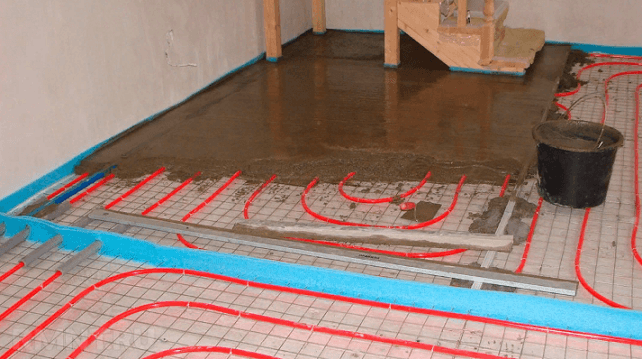

Проверка системы и создание стяжки

Чтобы выявить механические повреждения, созданная система подвергается испытаниям давлением. Другими словами, теплый пол начинает работать в полную силу. Такой подход позволят увидеть наличие недочетов, которые могут возникнуть в процессе монтажа. Если выявились проблемы, их можно оперативно устранить.
Только после этого этапа допускается заливать теплые водяные полы бетонной смесью. Предварительно система испытывается на протяжении 24 часов. На протяжении этого времени и в процессе заливки в трубах всегда должно быть давление.

Стяжка, обычно, делается несколькими слоями, толщина которых варьируется в пределах 50-70 мм. Они могут выполняться из разных материалов для теплых полов.
Чистовое напольное покрытие укладывается только после полного высыхания бетона. Каждый хозяин самостоятельно выбирает подходящий вариант, исходя из своих предпочтений.

Водяной теплый пол своими руками: полистирольная система

Подобную конструкцию довольно просто устроить. Для нее используются специально подготовленные плиты, которые имеют пазы определенного размера, размещаются на специально рассчитанном расстоянии между собой. Контурные трубы закрепляются при помощи защелок. После полной проверки работоспособности, теплые полы своими руками обустраиваются напольным покрытием. Здесь не нужно применять бетон, а сразу монтировать паркет или ламинат.

Деревянная система

Она разделяется на две категории: модульная и реечная. Обычно подобная система устраивается в щитовых модульных постройках. Проводится непосредственная укладка на деревянные лаги или пол.

Модульный тип

В этом случае подразумевается использование ДСП плит, в которых уже имеются каналы под трубопровод. Плиты позволяют создать прочное основание для крепления пластин. Теплоизоляционный материал монтируется внутри конструкции перекрытия. Расстояние между промежутками ДСП – 20 мм.
Дальнейшие размеры плит зависят от выбранного шага труб. Теперь не нужно искать информацию как сделать теплый пол водяной, а просто придерживаться рекомендаций. Поверх созданного «пирога» укладывается гипсоволокно, но, если будет использоваться паркет или ламинат его можно не применять.

Реечная укладка

Многие не знают, как правильно сделать теплый пол, используя реечную технологию. Здесь необходимо применять деревянные бруски или плиту ДСП толщиной более 28 мм. Они раскладываются с шагом 15-30 см, но между парой соседних досок – 20 мм. Такая система подходит для лаг. Утепление осуществляется минеральной ватой, которая помещается между лагами (можно использовать полистирол). Способ подойдет для частных домов, поскольку конструкция отличается большой толщиной из-за слоя утеплителя.
Трубы прокладываются с шагом около 300 мм, а возле наружных стен – 150 мм.
