Система теплого пола: регулировка и настройка

Система теплого пола: регулировка и настройка

22 Декабрь 2018 StroU.net

Практически любое подключение водяного теплого пола проводится по стандартным схемам, которые позволяют организовывать лучший обогрев. По этой причине рассмотрим основные разновидности подключения.


Типовые решения


Теплый пол (водяной) почти никогда не используется в роли единственного источника тепла. Исключением выступают здания, расположенные в зоне умеренного климата. Вторым исключением могут стать большие по объему комнаты, в которых могут быть установлены различные предметы, они не будут забирать на себя выделяемую тепловую энергию.
Чаще всего схема тёплого пола подключается к радиаторному контуру.
Стандартная схема пола отличается гибкостью настройки, технологичностью. Среди ряда положительных сторон имеется большой недостаток – необходимо располагать большой суммой первоначальных финансовых вложений.
Подобная схема водяного теплого пола включает в себя:
  • котел;
  • расширительный бак;
  • насос (для циркуляции);
  • коллектор двухтрубного соединения (позволяет применять схему «звезда»);

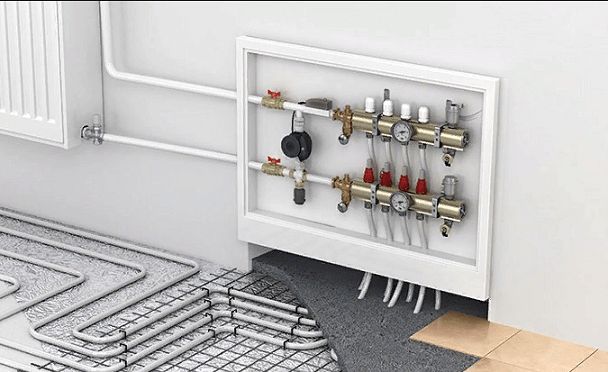

  • коллектор пола (в него входят гребенки для теплого пола, циркуляционный насос, байпас, термостатическая головка и другие компоненты);
  • и другое оборудование.

Котельную можно устроить по-разному, при этом принцип работы отдельного варианта будет отличаться между собой. Если упустить некоторые маловажные параметры, то существует всего 5 возможностей создать единую нагревательную систему:
  1. Подключение системы унибокс для теплого пола. Такой вариант подходит только для помещений небольшой площади. Она позволяет присоединить трубы небольшой длины. Прекрасно подойдет для санузла.
  2. Параллельное соединение теплового узла к предустановленному коллектору. Врезаться в такую магистраль необходимо перед точкой подключения радиаторов. Таким образом передвижение водных масс происходит при помощи циркуляционного насоса.
  3. Соединение в краю компланарного коллектора. Подобное подключение теплого пола к системе отопления позволяет создать движение теплых масс благодаря общему насосу. Он располагается в области генератора, а балансировка осуществляется исходя из приоритетности.
  4. Объединение всех колец именно по типу. Основная магистраль укладывается в сферической форме. В начале трубопровода врезается необходимое количество дополнительных труб. Чем дальше от этого места, тем меньше расход тепла на носителе.
  5. Подобная схема подключения водяного теплого пола подразумевает использование гидравлического разделителя. Она станет оптимальным вариантом при наличии нескольких приборов, значительной протяженности петель. Дополнительно нужно учитывать наличие компланарного коллектора для теплого пола. Для слежения за давлением в системе, которое препятствует нормальной циркуляции воды, применяется гидрострелка.

Из перечисленной информации можно сделать вывод, что рациональным способом соединения элементов является тот, который включает следующие компоненты:
  • унибокс;
  • контур;
  • магистраль подачи воды (обязательно присутствует обратка).
Чтобы подогрев пола водяной выполнялся правильно, нужно обеспечить правильную укладку змеевика. Лучше применять схему «улитка», поскольку она подразумевает прокладку парных трубок. Это дает возможность равномерно распределять тепло по всей площади. При укладке «змейкой» гарантированно получаются более холодные участки. Чтобы устранить такой недостаток проводится специальная настройка.







Температурный режим


Перед началом работ по калибровке системы, необходим точно представлять для чего и как это делается. Важно знать, что принцип работы теплого пола отличается от похожих нагревательных систем. Главной особенностью является небольшая рабочая температура воды.
Радиаторная отопительная система подразумевает подачу горячей воды, температурой 80 градусов Целься, в то время как в змеевик пола достаточно подавать 40 градусов Цельсия. Это ограничение основано на комфортности использования и безопасности. Такой подход дает возможность прогревать рабочую поверхность до 26 градусов. Большие показатели станут причиной неприятных ощущений.

Регулировка теплого пола может выполняться двумя способами. Первый использует охлажденную воду, которая подается обраткой в начало ветки. Техническая сторона вопроса решается наличием трехходового клапана, имеющего термостатирующую головку. Она имеет отличие от той, что применяется на радиаторах. Заключается оно в том, что при работе используется температура воды, а не воздуха. Такой способ регулировки позволяет незначительно изменить периодичность изменения температуры, но расход петель сохраняется.

Температура теплого пола может регулироваться по другому принципу – ограничение использования теплоносителя (горячего). Этот способ тоже подразумевает применение термостатирующей головки. Она устанавливается на двухходовом клапане, назначение которого – прерывать подачу обратки. Использование такой системы дает возможность соединить байсонной цепью элементы подачи и возврата теплоносителя. Регулировка осуществляется ограничительным клапаном.
Подобный подход стал возможным благодаря тому, что система теплового пола имеет высокий показатель инертности. Температура подачи остается неизменно, единственной что меняется – суммарный расход. Стяжка пола должна выполняться с правильных материалов, хорошей теплоемкости, ведь нагрев проводится циклически.

Какая бы регулировка коллектора теплого пола не применялась, важно придерживаться важного правила: особое внимание уделяется температуре обратного потока. Весь подобный механизм может иметь механические или электрические органы управления.


Как правильно заправить систему


Процедура выполняется согласно определенным правилам. Предварительно необходимо узнать, как подобрать насос для теплого пола оптимальной мощности.
Невозможность отрегулировать систему, если петли будут самостоятельно изменять расход теплой воды. Неполадки возникают при наличии воздушных пробок, поэтому техническое состояние отопительной системы должно быть идеальным. Конечно особое внимание уделяется правильной ее заправке.
Чтобы любые схемы подключения теплых полов были правильно заправлены, на обоих концах трубопровода обязательно устанавливается воздухоотводчик. Петли могут монтироваться выше по уровню чем коллектор. В таком случае подача к нему подключается через деэратор. Трубопровод теплого пола заполняется водой отдельно от остальной системы отопления. На концах устанавливают отсекающие краны.
Одна сторона подключается к радиаторному отоплению, или к циркуляционному насосу. Вторая – создает отвод воздуха, шланг выводится на улицу или в канализацию. Это даст возможность спустить весть воздух.
Таким образом схема подключения теплого пола к системе отопления будет произведена по правильно последовательности. Первым делом водой заполняется коллектор. Когда удостоверились, что пузырьки воздуха полностью отсутствуют, проводится испытание и балансировка.




Регулировка расходомера теплого пола


В каждом змеевике пола необходимо создать оптимальный поток. В этом заключается гидравлическая балансировка. Количество теплой воды в системе зависит от ее общей длины. Согласно расчетам, необходимо добиться того, чтобы, проходя через весь круг теплоноситель остывал до необходимой температуры.

Коллектор теплого пола, схема которого не имеет значения, регулируется очень просто. Расходомер, в зависимости от модели, просто поворачивается или на нем вращается шток. На шкале отображается выставленное значение расхода воды в литрах. Достаточно добиться требуемого значения.
Каждый отвод необходимо калибровать по отдельности. Вся система проверяется несколько раз перед приемом окончательного результата. По этой причине расходомер для теплого пола имеет важное значение при создании комфортных условий в помещении.


Способы выравнивания температуры


Изменять температурные показатели теплоносителя можно по-разному. В зависимости от предпочтений выделяется ручное или автоматическое управление.
Ручной вариант подразумевает изменение параметров трехходового клапана, который отражает характеристики обратной ветки. Замер выполняется через некоторое время после запуска системы.

Регулировка направлена на то, чтобы обеспечить правильный перепад температуры подачи, которая осуществляет подключение коллектора теплого пола, и обратки. Разница показателей определяется на стадии проектирования и обязательно должна выполняться.
Автоматический вариант устраивается проще. Достаточно подключить термостатирующую головку или унибокс.
