Водяной теплый пол


Водяной теплый пол — одна извесомых частей системы отопления частного дома. Чтобы создать теплый пол, который будет поддерживать приемлемую температуру помещения за счет циркуляции жидкости, следует проложить в его слое специальные водные регистры. Нагревание может происходить от двух источников: индивидуальная система подогрева воды или централизованная.

Конструкция


Водяной теплый пол подразумевает использование специальных труб, которые могут быть:
  • полимерные;
  • металлополимерные.
Изготовителем может являться как отечественное, так и зарубежное предприятие.
Соединение магистралей проводится при помощи специальных муфт с накидной гайкой, изготавливаемых с латуни. Другими соединительными устройствами выступают обжимные муфты.
Популярностью пользуется трубопровод для водяного теплого пола, изготовленный по технологии (PEX). Она базируется на таком материале, как сшитый полиэтилен.

Как укладывать

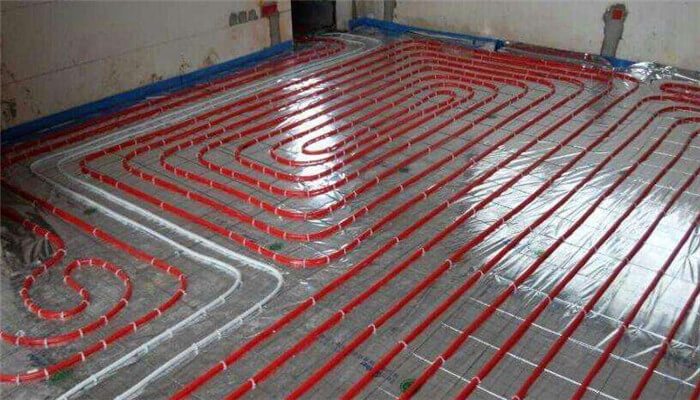

Чтобы добиться максимальной эффективности системы, нужно монтировать трубу с наиболее теплой водой рядом с холодной обраткой. Подобный метод осуществляется, если трубопровод укладывать в форме спирали. Использование такого способа позволяет равномерно распределять тепловую энергию на всю поверхность пола.
Подбор оптимального диаметра и температуры осуществляется на основании исходных данных:
  • требуемая температура в комнате;
  • среднее значение тепловых потерь;
  • разновидности полового покрытия.

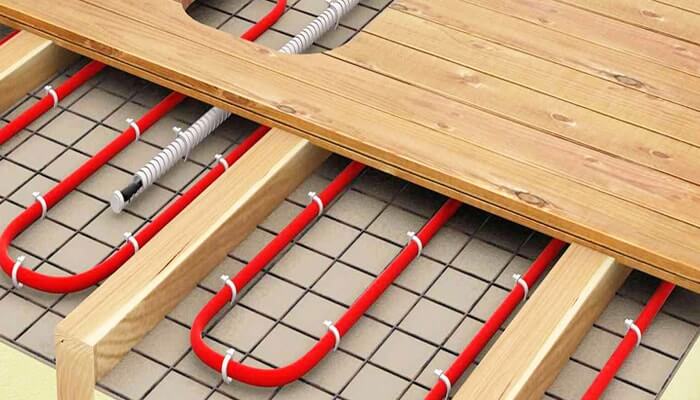

Трубопровод может укладываться на предварительно подготовленную поверхность перекрытия. Такая технология упрощает процедуру крепления теплопроводящих пластин, которые закрепляются гвоздями или шурупами прямо к горизонтальной несущей конструкции. После этого, трубы заводятся в пазы и устанавливается опора.
Если используется деревянный материал для покрытия пола, его толщина не должна превышать 28 мм.

Проведение расчетов для водяного теплого пола


Определение количества тепловой энергии, которая должна присутствовать в трубах, осуществляется по формуле:
G=Q/F,
где, F – площадь отапливаемого пола (м2); Q – потери тепла комнаты (Вт).
Приемлемая температура труб определяется на основании нормативных документов, но ее значение не должно превышать 55 градусов Цельсия.
По полученным значениям легко определяется нужное количество теплоты теплоносителя. На основании расчета нужно определиться с оптимальным шагом нагретых элементов, чтобы удовлетворить требование: количество теплоты должно примерно равняться показателю тепловой эффективности пола.
Расход воды рассчитывается по формуле:
P=1,1 х Q/(4190 x (t пр– t об),
где, (t пр– t об) – разница температуры подающей и обратной воды.

Рекомендации к напольной конструкции


Получение энергоэффективного водяного теплого пола зависит от правильности тепловой изоляции пола. Если отсутствует хороший утеплитель, теплота будет рассеиваться в плиту перекрытия и нагревать ее. Кроме этого, стены тоже нужно утеплять.
Если финальное покрытие пола будет характеризоваться высокими показателями теплоизоляции, данная технология обогрева будет нерациональной. К таким материалам относятся: толстые доски, толстые ковры и другие.
Чтобы водяной теплый пол имел подходящую температуру, в начале всей системы устанавливается терморегулятор. Проводя расчеты, нужно выходить на приблизительно следующие значение температуры поверхности:
  • ванная комната – 33 градуса;
  • жилые помещения – 29 градусов;
  • зоны комнаты, которые находятся радом с окном – 35 градусов.
Недостатком подобной системы выступает необходимость изменения толщины пола.
