Воздушный тепловой насос

Воздушный тепловой насос

10 October 2018 StroU.net

Воздушный тепловой насос отопления вместо электрического котла для офисного здания


Чтобы понять суть предстоящей работы, необходимо тщательно ознакомиться с параметрами рассматриваемого строения.

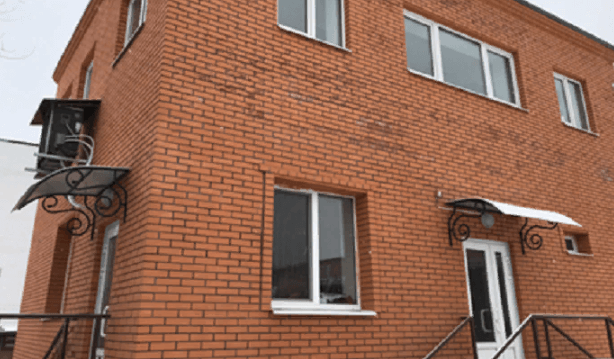

Офисное здание является своеобразным логистическим центром. Общая полезная площадь 130 квадратных метров. Построено в городе Днепр, и располагается в двухэтажном доме, стены которого возведены из красного кирпича. Несущие стены имеют толщину 40 см. Для создания комфортной температуры внутри помещений, используется утеплитель – минеральная вата. Она монтируется с внутренней части строения, имеет толщину 5 см. Оконные проемы закрыты металлопластиковыми окнами.

Электрический котел отвечает за отопление здания в холодное время года. Чтобы сотрудники имели возможность пользоваться горячей водой, предусмотрен бойлер на 100 литров.
Счета за электрическую систему отопленя оплачиваются юридическим лицом.
Под рассматриваемый объект выделяется мощность в 20 кВт. Внутренняя проводка подразумевает поддержание сети 380 В.

Во всех помещениях, где предусмотрено нахождение людей длительное время, смонтирована система теплого пола, созданная несколькими контурами. Система отопления подает подогретую воду в контур с температурой 35 градусов Цельсия, а на выходе получается 30 градусная жидкость.
Негативные факторы существующей системы центрального отопления:
  • нельзя экономить средства;
  • значительные затраты на отопление и горячее водоснабжение.
Какой результат необходимо достигнуть:
  1. Максимально сократить затраты хозяина здания на оплату отопления и горячего водоснабжения и тем самым сделать правильное отопление дома.
  2. Сделать так, чтобы можно было осуществлять регулировку теплового режима помещений (это позволяют воздушные тепловые насосы).




Подготовка проекта


В процессе создания экономичного решения, проводилась следующая работа:
  • Были обнаружены все факторы, которые приводят к теплопотерям, произведены мероприятия для определения теплоизоляционных свойств строения.
  • Изучение отопительной системы и определение всех ее повреждений.
  • Рассмотрение разводки системы отопления между этажами, обнаружение дефектов.
  • Сверка показателей относительно выделенной электрической мощности здания.
  • Проверка работоспособности датчиков теплого пола и диагностика распределительного электрического щитка.




Техническое решение


Чтобы получить достоверные сведения относительно принятого технического решения, было принято использовать специальную компьютерную программу. С ее помощью можно моделировать различные ситуации, в том числе делать рациональный и обоснованный выбор оборудования для конкретного здания. Программа дает возможность посмотреть на результат, который показывает тепловой насос воздушный, предварительно выбранный в качестве отопительного оборудования. Кроме специальных инженерных данных, компьютерная программа MYCOND выдает технико-экономические показатели, на основании которых определяется рациональность используемых приспособлений, таких как тепловой насос воздушный.

Чтобы получить верные показатели, автоматизированная система требует ввода следующих параметров:
  • температурные условия на улице;
  • расположение объекта в конкретной климатической зоне;
  • возможности выбранной модели программы.



Опираясь на данные метеорологических организаций, в городе Днепр температура зимой может опуститься до -24 градусов Цельсия.
Исходные данные для программного расчета:
  • минимальная температура внутри всех комнат – плюс 18-20 градусов;
  • средняя минимальная наружная температура в регионе – минус 24 градуса;
  • теплопотери предварительно утепленного здания составили 9,1 кВт;
  • входная и выходная температура теплоносителя – плюс 35/30 градусов.




Что показал расчет


Полученные результаты говорят, что воздушный тепловой насос воздух вода подобран оптимально. Таких результатов удалось добиться благодаря правильно заданной модели реальной обстановки. Помимо общей информации, программа выдала техническое заключение проекта, которое говорит, что выбранная система отопления офисного здания экономически целесообразна.

Для поддержания оптимальной температуры внутри офисных помещений был выбран воздушный тепловой насос, цена которого обоснована, мощностью 10 кВт.

На основании полученных данных были составлены диаграммы, отражающие экономию средств на протяжении всего отопительного периода. Замена котла, работающего от электрической энергии, на тепловой насос воздух-вода полностью оправдан.





Положительные качества подобранного воздушного теплового насоса


Достоинства представлены следующим перечнем:
  1. Наличие компрессора с инверторным управлением дает возможность самостоятельно выставлять производительность.
  2. Мощность регулируется в пределах 8,5-11,05 кВт.
  3. На оборудовании, которое устанавливается снаружи здания, тоже присутствует инверторное управление.
  4. Система полностью автономная, поскольку для ее работы не нужно использовать дополнительные источники энергии. Внутри встроен собственный электронагреватель.
  5. Для перемещения тепловой энергии используется циркуляционный насос, относящий к категории А+ по количеству издаваемого шума.
  6. Значение СОР – 4,71.
  7. Может выступать в роли кондиционера.
  8. Внутренний блок издает минимум шума – до 30 дБ.
  9. Удобная настройка оборудования благодаря наличию сенсорной панели управления.
  10. Наличие автоматических функций, которые настраиваются индивидуально.
  11. Позволяет экономить ресурсы.
  12. Оптимальная цена.




Где монтируется тепловой насос воздух вода


Поскольку имеется внутренне и внешнее навесное оборудование, их процесс монтажа отличается между собой. Внутренняя часть была закреплена в непосредственной близости возле бойлера, наружная – на внешней несущей стене здания.



Все монтажные мероприятия выполнялись при помощи собственных специалистов. Для отладки и корректной настройки оборудования был приглашен специалист. Главный инженер со стороны заказчика проконтролировал все работы, связанные с настройкой теплового насоса.


Результат проделанной работы


Когда монтаж и настройка всего отопительного оборудования проведены, специалистам удалось проследить за динамикой изменений температурного режим офисного здания. Выяснилось, что после одного месяца использования насоса, удается расходовать в 3 раза меньше денежных ресурсов. Из этого следует вывод, что проделанная модернизация системы отопления дала только положительный результат.


Воздушный тепловой насос: принцип действия


Несмотря на кажущуюся сложность процессов, которые проходят внутри отопительного оборудования, принцип работы довольно простой:
  • Внешняя часть оборудования, которая располагается на улице, имеет мощный вентилятор. С его помощью удается транспортировать воздух в нужную часть агрегата.
  • Наружный воздух начинает контактировать с теплообменником, который содержит внутри хладагент.
  • Хладагент постоянно циркулирует. Его особенность выступает кипение при отрицательных температурах. От действия холодного воздуха он переходит в газообразное состояние.
  • Компрессор работает от электрической энергии, предназначается для сжатия паров хладагента. Из-за этого происходит его повышение температуры.
  • Разогретое вещество под давлением направляется в конденсатор. Там происходит передача тепловой энергии воздуху, если используется тепловой насос воздух-воздух (или воде).
  • Отдав свою энергию, хладагент переходит в жидкое состояние и попадает обратно в теплообменник.
  • Система оснащена специальным клапаном, который регулирует давление.
  • Приведенный цикл неоднократно повторяется.



Это касается обеих разновидностей агрегатов, а именно тепловые насосы воздух воздух и тепловые насосы воздух-вода имеют схожий принцип действия. Основное отличие заключается в том, куда отдавать выработанную тепловую энергию.

Из представленной информации можно с легкость узнать, как работает агрегат. На данный момент воздух представляет собой нескончаемый возобновляемый источник тепловой энергии. Про этом не нужно платить за его использование. По этой причине применять тепловой насос воздух воздух рационально для некоторых заведений.
